Оборудование: история версий

Для изменения настроек приборов с версией прошивки выше 20.17 используйте «Хаббл» версии 20.14.

Версия 20.25 от 11.11.2022

Фичи

Начиная с этой версии прошивки, поддерживаются приборы Nord Pro аппаратной версии B331 и Nord Pro Air аппаратной версии C331.

Баги

Новых функций в прошивке нет, исправлены несколько заметных ошибок.

Не сохранялся номер выхода в правилах автоматики. Если в правилах автоматики был указан выход с номером 27 или больше, он не сохранялся в настройках правила, сохранялось значение OUT1.

Прекращалась передача событий, принятых по телефону. Прибор принимает события от сторонней контрольной панели, подключенной по телефонной линии. Но принятые события не сохранялись в памяти прибора и не передавались на пульт.

Проблема актуальна для приборов «Союз GSM», «Союз PCB GSM», «ТР-100 GSM IV» и «Link LTE».

Приборы с «Адаптером Ethernet» не подключались к «Центру охраны». Сразу после включения питания прибор не всегда подключался к «Центру охраны» по Ethernet, вместо этого переходил на резервный канал.

При потере связи с пультом по Ethernet, подключение не восстанавливалось и не выполнялся переход на резервный канал. В некоторых случаях это приводило к перезапуску прибора.

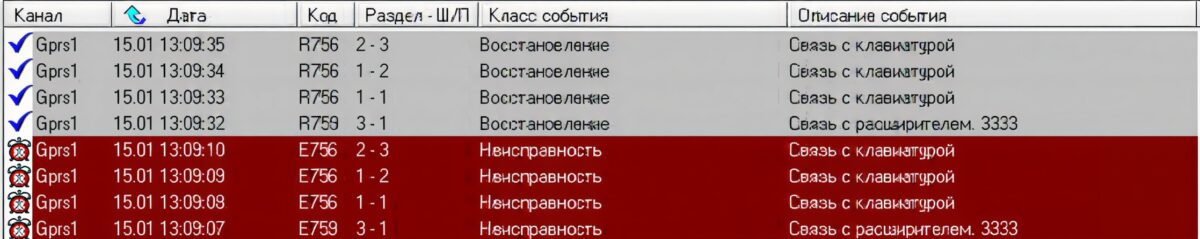

Не повторялось событие о неисправности связи с клавиатурой. Если при подключении клавиатуры к прибору используется протокол NordBus, то прибор контролирует наличие связи с клавиатурой: при потере связи формируется событие E756 «Неисправность, связь с клавиатурой». Поскольку это событие информирует о неисправности, оно должно повторяться с интервалом, заданным значением параметра «Интервал повтора неисправностей».

Норд GSM Mini и Норд GSM Mini Air не индицировали отказ от взятия должным образом. Если есть причины, по которым взятие прибора под охрану не может быть выполнено, то включается звуковая и световая индикация отказа от взятия. В предыдущих версиях прошивки включалась только звуковая индикация, начиная с версии 20.25 светодиоды на корпусе прибора тоже индицируют отказ от взятия.

Формировались повторные события о взятии и снятии. Прибор с клавиатурами подключен к компьютеру, на котором запущен Хаббл. Выполняем взятия/снятия с помощью клавиатуры. Через некоторое время события о взятии или снятии могли самопроизвольно повториться.

Снятие с охраны при установке защиты от угона. При включении защиты от угона прибор формировал события о снятии разделов с охраны.

Перезапуск при сбросе пожара. Прибор мог перезапуститься, если при подключенном «Хаббле» выполнялось отключение питания пожарных датчиков либо сброс обобщенного состояния «Пожар».

Не перезапускался контроллер беспроводного модуля. Иногда он зависает и для перезапуска мы отключаем его питание. Но в некоторых случаях отключения питания было недостаточно — контроллер получал паразитное питание по линии последовательного порта. Доработали процедуру отключения питания так, чтобы отключались все линии связи контроллера прибора и контроллера беспроводного модуля.

Не восстанавливалась связь по GSM GPRS. Если при инициализации GSM-модема поступает входящий звонок. Если питание модема было отключено из-за разряда резервного источника питания, то оно не всегда включалось.

И ещё две исправленные ошибки, про которые выше — ни слова:

  • исправлена ошибка, в результате которой клавиатура переставала принимать нажимаемые клавиши и индицировала отсутствие связи.
  • теперь при сбросе питания пожарных датчиков, при попытке сбросить питание с зон прибора, проверяется, есть ли на приборе зоны, требующие сброса питания.

Версия 20.17 от 27.04.2022

Добавлена поддержка приборов Nord Max, Nord Max Air, Nord Max LTE, Nord Max Air LTE.

Подробное описание приборов читайте в статье.

Версия 20.8 от 24.02.2022

Приборы Nord Pro и Nord Pro Air аппаратных версий x315 обладали недостатком: в прошивке версии 20.6 с этих приборов нельзя было снять защиту от угона. Прошивка 20.8 выпущена для того, чтобы с приборов Nord Pro версий B315 и С315 могли снять защиту от угона.

Версия 20.6 от 09.11.2021

Первое по-настоящему большое обновление в этом году. Правда, есть нюанс: когда вы установите прошивку 20.6, то внешне не заметите никакой разницы. Но это пока.

Мы готовим почву для больших изменений: они затронут значительную часть наших облачных сервисов, видеонаблюдение и MyTech, а главное — новый сервис Автономной охраны объектов.

Версия 19.106 от 22.06.2021

Поддерживаем «СН-Сирена-Улица» и «СН-Маяк»

Мы расширили линейку поддерживаемых беспроводных устройств. Она и так-то была больше всех, а мы добавили ещё два новых:

Умеем принимать события от С2000-ПП версии 2.0

Союз GSM и передатчик ТР-100 GSM IV исправно принимали события от С2000-ПП, но производитель «Болид» выпустил новую версию своего устройства.

Адаптировали наши приборы под новую версию С2000-ПП, чтобы продолжать так же успешно работать с ним.

Не формируем «АКБ разряжена» при старте прибора

Если при старте прибора ЭДС на клеммах АКБ находится между порогами «АКБ разряжена» и «АКБ заряжена», то прибор формировал событие «АКБ разряжена». Больше не формирует.

Передаем события, несмотря ни на что

На части приборов проявлялась проблема: прибор на связи с пультом и облаком, берется и снимается с охраны, моргает Маяком, но при этом не передает события. Если подключиться к прибору Хабблом — список событий может быть пуст либо в нём не будет новых событий. При перезапуске прибора передача событий возобновится, но через некоторое время снова прекратится.

Ошибку нашли и исправили — события снова исправно поступают.

Версия 19.100 от 01.03.2021

Нововведения: настройка входящих вызовов и SMS

Поддержали в прошивке настройку конфигуратора, позволяющую включить входящие звонки и SMS для SIM-карт в приборе.

Проблема со входящими вызовами заурядная: на телефоны массово и регулярно рассылают спам. Вы сами наверняка с этим сталкивались: звонят рекламные роботы, предлагают услуги, шлют SMS, просят перезвонить.

Любой входящий вызов нарушает связь прибора с пультом, поэтому в большинстве ситуаций входящие звонки и SMS должны быть отключены. Но в некоторых случаях они всё же нужны, поэтому мы и добавили такую настройку.

Корректная проверка заряда АКБ

Nord х312 | Норд GSM 5. х

Исправили ошибку, при которой прибор, подключенный через ИБП, формировал событие «АКБ разряжена». А при переходе с ИБП на резервное питание сигнализировал о том, что «АКБ заряжена». Если на объекте установлена клавиатура K16-LCD, она постоянно сигнализировала разряд батареи.

Теперь прибор контролирует напряжение питания независимо для ИБП и АКБ, и корректно сообщает о заряде и разряде батареи.

Исправлено подключение по Ethernet

Nord х312 | Норд GSM 5. х

После предыдущего обновления прошивки некоторые приборы не могли установить связь по Ethernet. Мы исправили эту и некоторые другие проблемы подключения.

Исправлен сброс сирены ТМ-ключом

Nord WRL C312

В приборе есть абстракция, которая называется «Обобщенное состояние «Пожар». Если прибор переходит в такое состояние, то среди прочего включается сирена. Выключить (сбросить) «Пожар» можно с помощью кода на клавиатуре или любым ТМ-ключом, которым выполняется взятие или снятие. Из-за ошибки, при сбросе обобщенного состояния «Пожар» с помощью ТМ-ключа состояние сбрасывалось, а сирена не выключалась. Исправили, теперь — снова выключается.

Версия 19.96 от 20.11.2020

Управление выходами коммуникаторов

TP-100 GSM IV | Союз GSM BOX

Реализовали возможность управлять дискретным выходом коммуникаторов «ТР-100 GSM IV» и «Союз GSM BOX» из мобильного приложения MyAlarm.

Зачем это нужно? Например, чтобы удаленно управлять контрольными панелями сторонних производителей. Не любыми, конечно, а только теми, что подключены к Центру Охраны с помощью коммуникатора и состоянием которых можно управлять с помощью «ключа».

А еще для этих приборов добавлена возможность настраивать правила автоматики. Возможные действия: «Замкнуть выход», «Разомкнуть выход» и «Замкнуть и разомкнуть выход». Действия могут выполняться по событию, сформированному самим прибором, или по расписанию.

С помощью правил автоматики можно включать и выключать освещение по расписанию или перекрывать воду при протечке.

Запрет на входящие звонки и SMS

Все приборы

Возможна ситуация, когда связь прибора с пультом охраны будет нарушена при входящем звонке на SIM-карту, установленную в приборе. Да, это произойдет только в том случае, если для SIM-карты, установленной в прибор, не отключены входящие звонки. Тем не менее, угроза существует, поэтому GSM-модем во всех наших приборах теперь настроен так, что входящие звонки и SMS не принимаются.

Проблема нагрузочного резистора

Норд GSM 5. х

Время от времени в ремонт приходят приборы, у которых выгорел резистор. И не какой-нибудь, а мощный, пятиваттный резистор, с помощью которого оценивается качество АКБ. То есть мы знали, что проблема есть, но не могли найти причину. Нашли и устранили. Довольны!

Версия 19.88 от 19.08.2020

Добавили период замыкания реле и проводных выходов 20 и 30 секунд

Nord х312 | Норд GSM 5. х | Норд GSM Mini | Норд GSM Air

Для некоторых задач было недостаточно максимального периода замыкания реле в 10 секунд. Мы добавили возможность установить период замыкания на 20 и 30 секунд.

Ускорили получение событий от Стрельца

TP-100 GSM IV | Союз GSM | Союз PCB GSM

Раньше вычитывание буфера событий от Стрельца занимал довольно продолжительное время. Мы исследовали эту ситуацию, нашли то, что можно улучшить. Теперь Союзы получают события от Стрельца намного быстрее.

Панель состояния теперь и у Союзов

TP-100 GSM IV | Союз GSM | Союз PCB GSM

В прошивках перечисленных приборов поддержали «Панель состояния». Теперь можно смотреть состояние каналов связи в Хаббле, начиная с версии 15.47.

А также для прибора Союз Box можно посмотреть текущее состояние питания, АКБ и тампера.

Защита от угона для Союзов

TP-100 GSM IV | Союз GSM | Союз PCB GSM

Начиная с версии прошивки 19.88 и Хаббла 19.47 добавили возможность включить «Защиту от угона» перечисленных приборов.

АКБ заряжается быстрее

Норд GSM Mini | Норд GSM Air

Улучшили алгоритм заряда и контроля заряда АКБ. Теперь АКБ в приборах заряжается быстрее.

  • АКБ в Норд Mini заряжалась 8 часов, Теперь заряжается ~5 часов.
  • АКБ в Норд Air заряжалась 5 часов, Теперь заряжается ~2,5 часа.

Улучшили работу протокола Secubus

Nord х312 | Норд 5. х | K-16 LCD | K-14 LED

Исправлена ошибка в результате которой, при наличии помех на линии secubus, могли теряться корректно полученные пакеты и блокироваться дальнейшая обработка принятых данных.
Теперь отбрасывается только плохой пакет, линия не блокируется.

Рита говорит только то, что нужно

Nord х312 | Норд 5. х | Норд GSM Mini | Норд GSM Air

Исправлена ошибка, в результате которой, при отказе от взятия из-за отсутствия IP связи, на приборах и клавиатурах с динамиком воспроизводилась лишняя фраза «Беспроводной модуль — неисправность».

Рита не повторяет фразы без причины

Nord х312 | Норд 5. х | K16-LCD

Раньше клавиатура К16 повторно проговаривала последнюю фразу при перезагрузке самой клавиатуры или при восстановлении связи с Нордом. Теперь голосовая индикация отправляется повторно только в течение 10 секунд от первой посылки.

Например, если клавиатура будет перезагружена через 5 секунд после взятия, то Рита скажет «Объект взят под охрану» снова, т.к. нет гарантии, что первая фраза успела воспроизвестись. А вот если клавиатура будет перезагружена через 15 и более секунд после взятия, то никаких повторных фраз не будет.

Версия 19.68 от 14.05.2020

Ускоренное обновление состояния питания

Nord х312 | Норд 5. х | Норд GSM Mini | Норд GSM Air

Увеличили частоту обновлений состояния резервного и основного питания приборов, чтобы данные оперативнее отображались в «Панели состояния» в конфигураторе.

Начиная с версии Хаббла 15.32 в «Панели состояния» вы можете увидеть состояние модулей прибора — питания, тампера и АКБ.

Версия 19.56 от 03.03.2020

Все СН-Сирены снова работают

Nord WRL C312 | Норд GSM Air | Норд GSM WRL

Исправлена ошибка, из-за которой в прошивке 19.44 СН-Сирены на базе MRF потеряли совместимость с радиорасширителями на базе AXSEM. И наоборот, СН-Сирены на базе AXSEM не работали с радиорасширителями на базе MRF.

Для того, чтобы сирены заработали, нужно обновить прошивку Норда до версии 19.56.

СН-Реле выходит на связь каждые 4 секунды

Nord WRL C312 | Норд GSM Air | Норд GSM WRL

Устройства СН-Реле и СН-Выключатель должны быстро реагировать на команды от Норда, поэтому мы уменьшили их время выхода связь. Теперь они выходят на связь каждые 4 секунды. При этом интервал выхода на связь остальных беспроводных устройств остался прежним — 30 секунд.

Режим «Импульс» для СН-Реле

Nord WRL C312 | Норд GSM Air | Норд GSM WRL

Исправили ошибку, из-за которой СН-Реле в режиме импульса работало неправильно, если в приборе установлен радиорасширитель на базе MRF.
Проявлялось это так: если нужно было замкнуть реле на 1 секунду, реле замыкалось на 10 секунд; нужно было на 3 секунды — замыкалось на 30 секунд.

Чтобы СН-Реле с радиорасширителями на базе MRF заработало правильно, нужно обновить СН-Радио до версии 3.34.

Для радиорасширителя на базе AXSEM актуальная версия — 4.25.

Событие R751 формируется правильно

Nord WRL C312 | Норд GSM Air | Норд GSM WRL

Исправили ошибку, из-за которой событие о размыкании СН-Реле после импульса генерировалось несколько раз. Даже когда коллектор был уже разомкнут.

Сейчас всё работает правильно: одно событие при замыкании, одно событие при размыкании.

K16-LCD умеет в NordBus

Nord GSM | K16-LCD

Теперь клавиатура K16-LCD может работать с приборами Nord GSM x312 по протоколу NordBus. После подключения к прибору необходимо включить клавиатуру в Хаббле на вкладке Устройства.

Подробнее о клавиатуре K16-LCD в отдельной статье.

Новый звук нажатия кнопок: щелчок

K16-LCD

Обновленные клавиатуры K16-LCD (версия 19.57) поддерживают два звука нажатия кнопок: тональный звук и щелчки. По умолчанию — щелчки. Звук переключается одновременным нажатием «3» и «#».

Версия 19.44 от 12.12.2019

Поддержали СН-Реле и СН-Выключатель

Nord WRL C312 | Норд GSM Air | Норд GSM WRL

Новые беспроводные устройства расширяют возможности охранной системы Си-Норда. Они позволяют синхронизировать электроприборы на объекте с охранной системой и управлять ими с помощью правил автоматики: привязать срабатывание к любому коду события или настроить срабатывание по времени.

Подробнее об устройствах:

Привязать СН-Реле и СН-Выключатель можно к приборам с радиорасширителем: Норд GSM Air, Норд GSM WRL, Nord WRL C312.

СН-Выключатель поддерживает действия: «замкнуть» и «разомкнуть».
СН-Реле поддерживает: «замкнуть», «разомкнуть», «замкнуть и разомкнуть».
Для работы СН-Реле в режиме замыкания на заданный интервал необходима прошивка радиорасширителя версии не ниже 4.25.

Подробнее о том, как подключить и настроить беспроводные реле.

Убрали «Неисправность РПШ-12»

Nord GSM B312 | Nord WRL C312

Клавиатура К-16 LCD, подключенная к Nord GSM, отображала надпись «Неисправность РПШ-12», хотя к прибору Nord GSM вообще нельзя подключить РПШ-12. 🙂

Теперь клавиатура отображает состояние прибора верно.

Версия 19.40 от 20.11.2019

Работа антенны улучшена

Nord WRL B312 | Nord WRL C312

Исправили ошибку, из-за которой неправильно выбирали, на какой антенне будет работать прибор.

Теперь выбор антенны делаем правильно:

  • если в Хаббле на вкладке Центр Охраны установлена галка «Использовать внешнюю антенну для передачи по GSM», то прибор работает на внешней антенне;
  • если галка не установлена — прибор использует встроенную керамическую антенну.

Версия 19.32 от 24.10.2019

Поддержка расширителя ЕХ81

Nord WRL B312 | Nord WRL C312

Для приборов Nord GSM и Nord WRL выпустили расширитель на 8 проводных шлейфов.

  • Последние два шлейфа настраиваются как охранные или как пожарные.
  • Клеммы Z1-Z6 можно использовать в качестве открытых коллекторов.

К Nord GSM подключается до 5 расширителей, к Nord WRL — один.

SONY DSC

Для работы с ЕХ81 нужен Хаббл 15.16 и прошивка прибора 19.32.
Порядок настройки — в статье о EX81.

Контроль связи с беспроводным расширителем стал лучше

Норд GSM WRL

Улучшена проверка работоспособности беспроводного расширителя в приборах.

Теперь при включении или перезагрузке прибор проверяет:

  • имеются ли беспроводные устройства в настройках прибора.
  • если беспроводные устройства есть, то подключен ли радиорасширитель.

Если радиорасширитель отключен, а беспроводные устройства сконфигурированы — значит, радиорасширитель отключили или он неисправен.

При попытке взять под охрану раздел с беспроводными датчиками прибор сформирует событие отказа от взятия из-за неисправности расширителя.

Установка соединения стала быстрее

Nord GSM | Союз GSM | Сержант GSM

Улучшили процедуру установки связи между прибором и Центром охраны. Теперь в случае неполадок соединения прибор попытается установить связь с помощью резервной SIM-карты еще быстрее.

Версия 19.11 от 11.07.2019

Поддержка шестизначных номеров объектов

Норд GSM | Норд Mini | Норд Air

Теперь не обязательно использовать сдвиги в Центре охраны, если все 4-х значные номера объекта уже заняты. Начиная с прошивки 19.11 в Норд GSM можно использовать шесть цифр в качестве номера объекта.

Шестизначный номер объекта не получится использовать если:

  • Прибор настроен на передачу событий по радиоканалу.
  • В качестве резервных каналов связи в приборе используются каналы Voice или CSD.

Защита от глубокого разряда отключается в нужный момент

Норд Mini | Норд Air

Исправили ошибку, из-за которой прибор не отключал защиту от глубокого разряда при смене АКБ.

Ошибка проявлялась следующим образом:

  • АКБ разряжается, прибор включает защиту от глубокого разряда. АКБ меняют на новую, но защита не отключается.
  • Прибор игнорирует заряженный аккумулятор и выключается при отсутствии основного питания.

Теперь при замене разряженной АКБ прибор исправно переходит с основного на резервное питание.

Версия 19.10 от 03.06.2019

Исправили ошибку приема событий по телефонной линии

TP-100 GSM IV | Союз GSM | Союз PCB GSM

В прошивке 19.7 была допущена ошибка из-за которой коммуникаторы не принимали события от контрольных панелей, подключенных к ним по телефонной линии.

В прошивке 19.10 ошибка исправлена.

Версия 19.7 от 29.05.2019

Новое поколение приборов Nord GSM

Норд GSM | Норд WRL

Выпустили новое поколение приборов Nord GSM, которые придут на смену приборам версий 5.х. Приборы имеют аппаратные версии В312 и С312.

В них добавили функциональности, поработали над конструкцией корпуса и убрали редко используемые функции.
Статья об отличии новых приборов от Норд 5.5.

Внимание! Обновление этих приборов до версии 19.7 необходимо производить по USB.

Действия автоматики «периодически замыкать и размыкать выход» больше нет

Норд GSM | Норд Mini | Норд Air

Начиная с прошивки 19.7 в Автоматике не будет действия «периодически замыкать и размыкать выход».

Обновление прошивки:

  • USB
    Если какой-то из приборов имеет в Автоматике правило «периодически замыкать и размыкать выход», то при обновлении прошивки по USB это правило будет удалено.
  • Облако
    Удаленное обновление прибора будет невозможно до тех пор, пока в конфигурации прибора есть правило «периодически замыкать и размыкать выход».

Рекомендуем перенастроить прибор до обновления.
Как настроить Маяк через Автоматику

Цепочки ретрансляторов

Норд WRL | Норд AIR

Теперь можно настраивать работу одного СН-Ретр через другой.

Чтобы увеличить дальность радиоканала с помощью цепочки ретранслятора нужно учитывать следующее:

  • В цепочке ретрансляторов могут участвовать только СН-Ретры на базе AXSEM.
    СН-Ретр на базе MRF нельзя подключать через другие ретрансляторы. И другие ретрансляторы нельзя подключать через СН-Ретр на базе MRF.
  • Нельзя делать кольцо из ретрансляторов. Это должна быть последовательная цепочка от устройства к прибору.
  • Если беспроводное устройство работает через ретрансляторы, то время доставки события от устройства к прибору и от прибора к устройству будет увеличено.

Версия 18.18 от 10.04.2019

Исправили ошибку инициализации GPRS

Норд GSM | Норд RF | Союз GSM | Сержант GSM

Ошибка заключалась в следующем:

  • В момент инициализации подключения к Центру охраны прибор игнорировал возникшую проблему и считал подключение установленным.
  • Поскольку прибор предполагал, что соединение с Центром охраны есть, то новых попыток подключения он не делал.

Ошибка проявлялась редко, но мы все равно её исправили. 🙂

Обновление прошивки радиорасширителя

Норд WRL | Норд AIR

В составе пакета обновления есть прошивка версии 4.25 для радиорасширителя на базе AXSEM.

Исправлена проблема:

  • При интенсивном радиообмене беспроводные устройства часто теряли и восстанавливали связь.

Такая же ошибка была в СН-Ретр и СН-Ретр 220. Для полного устранения проблемы прошивку ретрансляторов необходимо обновить.

Подробнее — в инструкции по обновлению прошивки СН-Ретр на базе AXSEM.

Новый интерфейс утилиты

Эдвин

Освежили интерфейс утилиты для обновления устройств и сменили ей название. Знакомьтесь, это Эдвин. (В честь Эдвина Хаббла)
