Клавиатура NB-K14

Клавиатура NB-K14 — бюджетный вариант клавиатуры К14-LED. Внешне корпус ничем не отличается, отличия внутри:

  • поддерживает работу в NordBus и Secubus;
  • нет речевого информатора, встроен только бипер;
  • клеммники несъемные;
  • нет подсветки кнопок, есть только светодиоды состояния.

Совместимость с охранными приборами

Поддерживает новую шину NordBus, cовместима со всеми приборами линейки Nord Pro, Nord Pro Air, Nord Max, Nord Max Air, Норд GSM и Nord GSM/WRL (x312). Несовместима с охранными приборами компании Pima.

Подключается к прибору на клеммы группы «Клавиатура». (GND-GND, 12V-12V, IN-OUT, OUT-IN). С приборами Nord GSM и Nord WRL работает в том числе и с подключенными расширителями NB-ЕХ81.

При подключении к Норд GSM 5. x будут работать не более 3 клавиатур одновременно.

По интерфейсу SecuBus к приборам Nord GSM и Nord WRL подключаются не более 5 клавиатур.

По интерфейсу NordBus к приборам подключаются суммарно до 10 внешних устройств. Вы можете подключить 10 клавиатур, либо совместить их с другими устройствами — главное, что в сумме не более 10.

Работа совместно с расширителями NB-EX81

Подключение

  1. Подключите расширители и клавиатуру к прибору
  2. Откройте конфигуратор Хаббл на вкладке «Устройства», он найдет и покажет все подключенные расширители и клавиатуры.
  3. Нажмите кнопку «Включить» напротив строки с клавиатурой.
  4. Нажмите кнопку «Записать», чтобы применить конфигурацию.

Удаление

Чтобы начать процедуру удаления клавиатура должна быть включена в Хаббле.

  1. Физически отключите клавиатуру от прибора.
  2. Откройте конфигуратор. В строке с клавиатурой появится надпись «нет связи». Иконка корзины в правой части строки станет активной.
  3. Нажмите на иконку корзины и сохраните конфигурацию. Клавиатура отключена.

Индикация

Клавиатура показывает состояние двумя светодиодами и бипером.
Красный светодиод отвечает за действия, связанные со взятие под охрану. Зелёный — со снятием с охраны. Одновременное или попеременное мигание означает ошибку или неисправность.
Бипер включен по умолчанию. У клавиатуры нет режимов громкости, бипер может только срабатывать или нет.

Подтверждение нажатия кнопок

Если есть связь с охранным прибором, при нажатии любой кнопки срабатывает звуковой индикатор — бипер, и коротко мигает зеленый светодиод. Если связи нет, при нажатии любой кнопки сработает индикация потери связи — попеременное мигание красного и зеленого светодиодов.

Задержка на вход и выход

При задержке на вход и выход работает бипер. Красный светодиод мигает при задержке на выход и горит непрерывно при задержке на вход. Нажатие любой кнопки прерывает звуковую индикацию задержки на вход и выход.

Беззвучный режим

Чтобы отключить звуковую индикацию, одновременно нажмите и удерживайте кнопки: и .

Клавиатура подтвердит переходит в беззвучный режим коротким сигналом бипера. Для включения звука нажмите ту же комбинацию кнопок. Беззвучный режим сохраняется до перезагрузки клавиатуры по питанию.

Управление

Проверка состояния раздела

Красный светодиод горит непрерывно, если все разделы взяты на охрану. Если индикации нет, для проверки состояния нажмите кнопку с номером нужного раздела и затем кнопку «i».

  • красный светодиод — раздел взят на охрану;
  • зелёный светодиод — раздел снят с охраны;
  • индикация «Ошибка» — в конфигурации прибора нет раздела с таким номером.

Взятие под охрану

Для взятия под охрану нажмите кнопку «домик» и введите код пользователя. Справедливо, если код соответствует только одному разделу. Если пользователю соответствует больше одного раздела, клавиатура отобразит ошибку, так как неясно, какой из разделов брать на охрану.

Для пользователя, который может управлять несколькими разделами, нужно нажать кнопку «домик», набрать номер раздела, затем # и ввести код пользователя.

  • если код верный, то объект/раздел будет взят под охрану, клавиатура подтвердит взятие включением красного светодиода;
  • если код неверный или взятие под охрану невозможно — клавиатура отобразит ошибку.

При повторном взятии клавиатура отобразит его состояние: включится красный светодиод.

Снятие с охраны

Для снятия с охраны нужно ввести код пользователя. Если пользователю соответствует больше одного раздела, клавиатура отобразит ошибку.

Пользователю, управляющему несколькими разделами, нужно набрать номер раздела, затем # и ввести код пользователя.

  • если код верный, объект/раздел снимется с охраны. Клавиатура подтвердит снятие включением зелёного светодиода;
  • если код неверный, клавиатура отобразит ошибку.

При повторном снятии объекта или раздела клавиатура отобразит его состояния: включится зеленый светодиод.

Тревожная кнопка

Чтобы сработала тревожная кнопка, пользователь нажимает и удерживает нажатыми в течение 3 секунд кнопки и .

Если на приборе разрешена активация тревожной кнопки, клавиатура показывает успешную активацию: зелёный и красный светодиоды загораются на 1 секунду, бипер пищит в течение секунды.

Если в конфигурации прибора запрещено использование клавиатуры в качестве тревожной кнопки, клавиатура отобразит ошибку.

Ввод других кодов прибора

Пользователь набирает код, после чего контрольная панель сравнивает его с кодами отключения пожарной сирены, сбросом обобщённого состояния «Пожар» и включения теста пожарной индикации.

Если введенный код совпал с каким-либо из кодов событий — производится соответствующее действие.

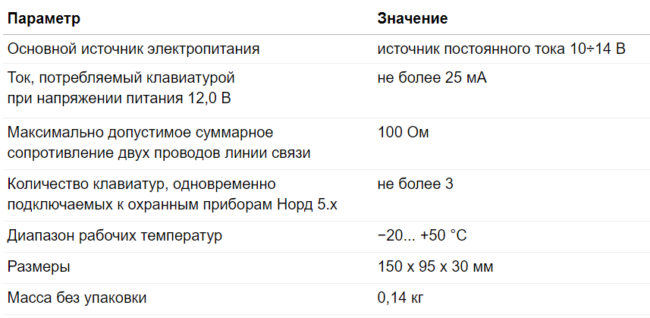

Технические характеристики

Основной источник электропитания Источник постоянного тока 10÷14 В
Ток, потребляемый клавиатурой при напряжении питания 12,0 В Не более 25 мА
Максимально допустимое суммарное сопротивление двух проводов линии связи 100 Ом
Диапазон рабочих температур −20… +50 °С
Размеры 150×95×30 мм
Масса без упаковки 0,14 кг

Совместимость приборов и периферии

Паспорт устройства

NB-K14 (.pdf, 165 КБ)
