Окта Гибрид: охранный прибор

Беспроводная контрольная панель для охраны и автоматизации частных и коммерческих объектов: квартир, загородных домов, офисов, магазинов, ресторанов и бизнес-центров. Радиоканал на частоте 868 МГц.

Объединяет в себе

• охранную сигнализацию — контроль до 48 разделов, до 72 зон (4 проводных + 64 беспроводных + 4 температурных);
• автоматику — 16 настраиваемых сценариев (по событию, по расписанию);
• многоканальную связь — GSM/GPRS (2 SIM) на борту, Ethernet и Wi-Fi опционально;
• профессиональный мониторинг — передача событий в пультовую программу «Центр охраны»;
• удаленное конфигурирование — настройка прибора через «Панель инженера» без выезда на объект.

Характеристики

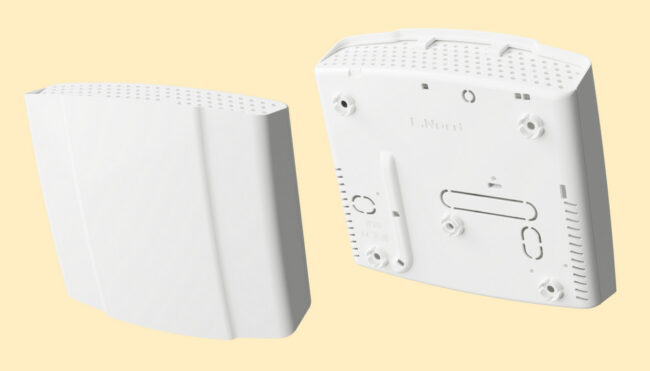

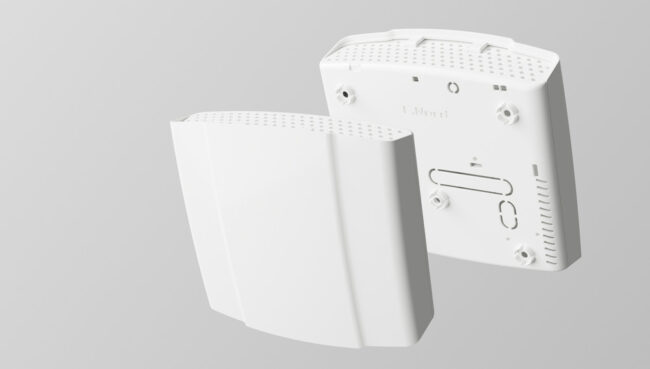

Корпус

Пластиковый корпус с быстрым креплением на стену: 200×187×61 мм

Связь и конфигурирование

GSM, Ethernet, Wi-Fi. Две SIM-карты, встроенная GSM-антенна, разъем для подключения опциональной внешней GSM-антенны. Ethernet и Wi-Fi как опция.

Конфигурирование. Разъем USB Type-C для проводного подключения конфигуратора.

Радиоканал 868 МГц

Собственный радиоканал «Окта» разработки Си-Норда. Диапазон 868,7−869,2 МГц, дальность до 1000 м на открытом пространстве. Но главное здесь не дальность — главное, что перехватить, заглушить или обмануть эту систему практически невозможно.

Ключ, которого нет в эфире

В процессе связывания беспроводного устройства с прибором генерируется уникальный ключ шифрования. Он никогда не передаётся по радио — ни при первоначальной настройке, ни в процессе работы. Перехватить его физически негде: его просто нет в эфире. Перехват радиопакетов не позволяет расшифровать данные и подменить устройство

Команду «снять с охраны» нельзя воспроизвести

Каждый радиопакет содержит уникальный счётчик сессии. Даже если злоумышленник записал и попытался воспроизвести перехваченную команду — панель её отклонит. Replay-атака не работает.

«Глушилка» не помешает работе

Система использует частотный хоппинг (FHSS): автоматически переключается между каналами в диапазоне 868,7−869,2 МГц. Заблокировать один канал — не значит заблокировать систему. Плюс каждая сеть Окта имеет уникальное синхрослово: соседние панели, установленные в одном здании, не мешают друг другу.

Тревога не потеряется

Протокол с подтверждением: устройство повторяет передачу до тех пор, пока панель не квитирует получение. Тревога всегда передается мгновенно. Ни одно событие тревоги не теряется. Потеря связи — тоже событие: система фиксирует пропущенные пакеты и формирует сигнал неисправности до того, как что-то случится.

Умная экономия без потери надёжности

Передатчик автоматически снижает мощность при хорошем сигнале — батарея служит дольше. При ухудшении радиообстановки мощность поднимается — связь сохраняется. Устройства выходят на связь в строго определённый момент и на минимально необходимое время. В снятом режиме PIR-сенсор полностью отключён, вся периферия спит, контроллер в глубоком сне — устройство практически не потребляет энергию. Тревогу при этом передаёт мгновенно: пробуждение по событию, а не по расписанию.

Дальность на реальном объекте

1000 м — дальность в прямой видимости, на которой могут работать беспроводные устройства. На практике сигнал проходит сквозь стены, перекрытия, двери — и каждая преграда съедает часть запаса. Дерево и гипсокартон практически не мешают. Кирпич и бетон ослабляют сигнал заметнее. Арматура и металлические перекрытия — сильнее всего.

Это не ограничение, а физика. Запас дальности в 1000 м создан для того, чтобы после всех потерь в стенах связь оставалась уверенной.

Питание

Встроенный блок питания 14 В, 1.3 А работает от сети 90−260 В.
Резервное питание: АКБ 1.2 Ач или 2.2 Ач, не входит в комплект поставки.

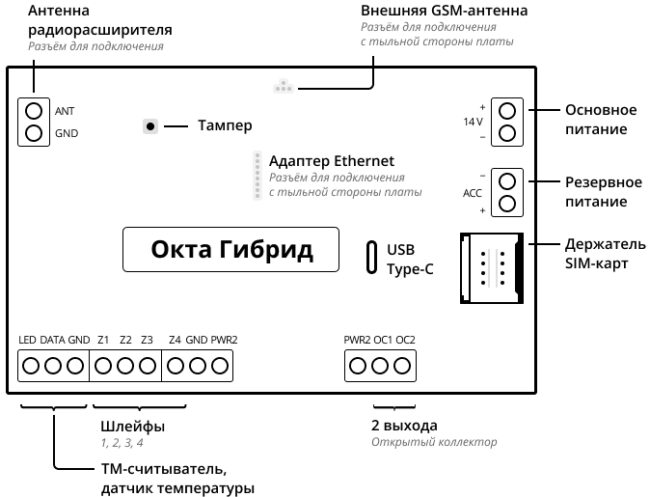

Подключение устройств

4 проводных шлейфа
4 температурных шлейфа
64 беспроводных устройства (включая до 4 клавиатур)
2 дискретных выхода
1-wire

Включение и подготовка к работе

1. Вставьте одну или две SIM-карты в слоты. Основная SIM-карта располагается ближе к плате. Сверху устанавливается резервная.
2. Подключите резервное, а затем основное питание.
3. С помощью конфигуратора «Хаббл» настройте прибор и подключите его к Центру Охраны.

Установка

1. Выберите место установки. Рекомендуется устанавливать прибор внутри охраняемой зоны, в месте, которое скрыто от посторонних лиц и не просматривается с улицы.
2. Откройте корпус прибора.
3. Снимите заглушки с отверстий для проводов на задней стенке прибора. Заведите в отверстия кабель питания и шлейфы и подсоедините их к клеммам прибора.
4. Разметьте место крепления с помощью монтажного трафарета, затем приложите тыльную часть корпуса к стене и закрепите саморезами через монтажные отверстия.
5. Закройте корпус прибора.

Установка антенны

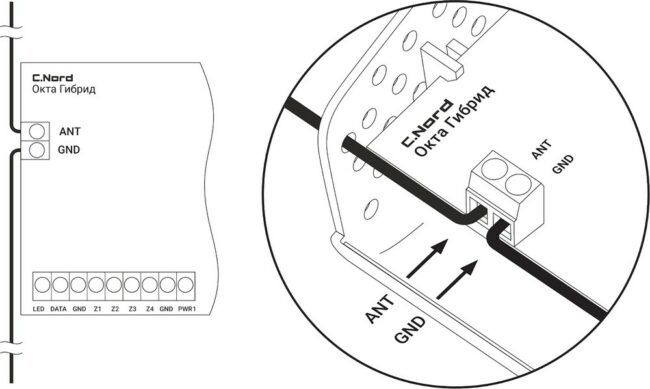

Для увеличения дальности беспроводной связи установите резервную антенну из комплекта.

1. Перенесите штатно установленную антенну из клеммы ANT в соседнюю клемму GND.
2. Резервную антенну направьте вверх, выведите наружу через отверстие в корпусе прибора и подсоедините к клемме ANT.
3. Не перекрещивайте установленные антенны.

Технические характеристики

Основной источник электропитания	Сеть переменного тока частотой 50 Гц или 60 Гц и напряжением 90÷264 В
Резервный источник электропитания	Свинцово-кислотная АКБ номинальным напряжением 12,6 ± 0,6 В
Ток, потребляемый прибором от основного источника питания
сети 220 В	не более 150 мА
сети 110 В	не более 300 мА
Номинальное напряжение встроенного источника питания	14 В ± 0,28 В
Максимальный ток, потребляемый от резервного источника питания	1300 мА
Номинальный ток, потребляемый от резервного источника питания	70 мА
Номинальный ток, потребляемый от резервного источника питания опциональным модулем «Адаптер Wi-Fi»	180 мА
Номинальный ток, потребляемый от резервного источника питания опциональным модулем «Адаптер Ethernet»	60 мА
Количество выходов типа «открытый коллектор»	2
Параметры выходов питания датчиков (PWR1):
номинальное напряжение	14 В
максимально допустимый суммарный ток	500 мА
Параметры выходов типа «открытый коллектор» для управления внешними подключенными устройствами:
максимальное коммутируемое напряжение на каждом выходе	30 В
максимальный коммутируемый ток	1000 мА
Максимальный ток, обеспечиваемый прибором для питания внешних подключенных устройств:
на выходе PWR1	500 мА
на выходе PWR2	750 мА
Максимальный суммарный ток по двум выходам	1000 мА
Число контролируемых проводных шлейфов:
в базовой комплектации	4
Максимально допустимое суммарное сопротивление двух проводов каждого шлейфа	не более 330 Ом
Сопротивление оконечных резисторов проводных шлейфов	(2,20±0,11) кОм (4,30±0,22) кОм
Максимальное число поддерживаемых беспроводных устройств	64
Поддержка мобильной связи	стандарт GSM
Тип разъема для подключения внешней GSM-антенны	SMA
Диапазон рабочих температур при работе от основного источника питания (при полностью заряженной или не подключенной АКБ)	−30…+50 °С
Габаритные размеры	200×187×61 мм
Масса без АКБ	0,4 кг
