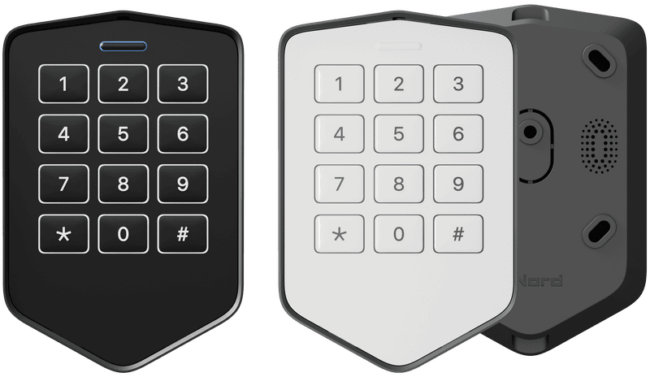

Клавиатура NB-K21
Проводная клавиатура NB-K21 предназначена для управления охранными приборами производства Си-Норда. Может устанавливаться в помещениях частного и коммерческого назначения.

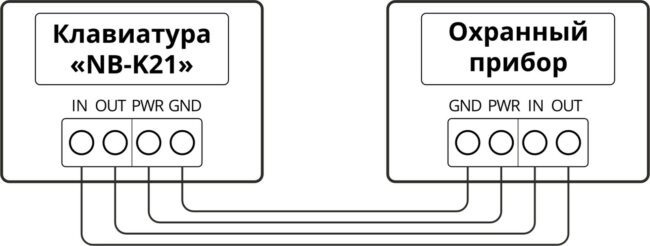

Схема подключения
К охранному прибору по протоколу NordBus можно подключить не более десяти клавиатур, по протоколу SecuBus − не более пяти. При работе по протоколу SecuBus контроль тампера клавиатуры не производится.
Установка

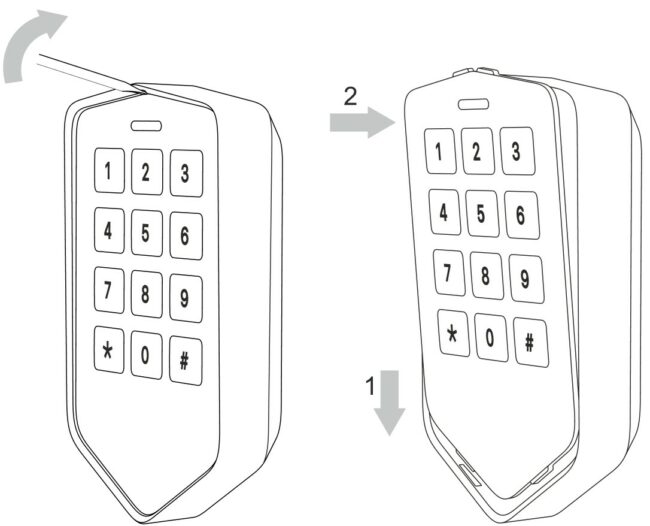

- Снимите переднюю панель для доступа к монтажным отверстиям. Для этого вставьте тонкую отвертку в вырез в верхней части корпуса и аккуратно подденьте переднюю панель, немного отгибая стенку основания корпуса.
- Приложите основание корпуса к стене в месте установки, просверлите отверстия и закрепите его на стене.
- Заведите провода через специальные вырезы в верхней или нижней частях основания и подключите провода к клеммам согласно приведенной схеме.
- Установите переднюю панель. Для этого сначала заведите нижние выступы передней панели в соответствующие углубления в нижней части основания корпуса, потом надавите на верхнюю часть передней панели до щелчка.
Технические характеристики
| Основной источник электропитания | источник постоянного тока напряжением 10 — 14 В |
| Ток, потребляемый клавиатурой в дежурном режиме при напряжении питания 12,0 В | не более 25 мА |
| Максимально допустимое суммарное сопротивления двух проводов линии связи | 100 Ом |
| Протоколы обмена | NordBus, SecuBus |
| Диапазон рабочих температур | −20… +50 °С |
| Габариты | 116×77×26 мм |
| Масса без батареи | 64 гр |
| Степень защиты оболочкой | IP20 |
Паспорт устройства
Клавиатура NB-K21 (.pdf, 909 КБ)
