Sergeant GSM

Прибор Sergeant GSM предназначен для подключения на объекте проводных и беспроводных кнопок тревожной сигнализации, реле, управляемых с помощью автоматики и через приложение MyAlarm.

С помощью Sergeant GSM вы можете подключить на объекте:

• 4 проводные тревожные кнопки,
• 2 беспроводных комплекта КТС Астра-Р,
• устройства, управляемые автоматически с помощью встроенных реле.

В приборе 4 универсальных входа/выхода. Клеммы используются для подключения сухих контактов или в качестве дискретных выходов. Назначение каждой клеммы определяется при конфигурировании.

• резервированный выход питания для комплекта радиопередающих КТС типа Астра-Р;
• встроенный GSM-коммуникатор (2G, 2xSIM);
• встроенная GSM-антенна;
• тампер;
• блок питания и АКБ типоразмера 18650.

К прибору не подключается выносная GSM-антенна и адаптер Ethernet.

Установка и подключение

1. Откройте корпус прибора.
2. Вставьте одну или две SIM-карты в держатель. Основная SIM-карта располагается ближе к плате. Сверху устанавливается резервная.
3. Проденьте шлейфы и кабель питания через отверстия в тыльной части корпуса.
4. Подсоедините провода к клеммам GND и 12V. Подключите резервное, а затем основное питание.
5. Приложите тыльную часть корпуса к стене и закрепите саморезами через монтажные отверстия.
6. Закройте корпус.

Настройка прибора

1. Скачайте комплект ПО для обновления и конфигуратор Хаббл. Содержимое архивов извлеките в корень диска.
2. Установите драйвер.
3. Проверьте, что прошивка прибора актуальна и при необходимости обновите прошивку.
4. Запустите hubble.exe. При запуске конфигуратора потребуется пароль, по умолчанию — «0000»
5. На вкладке Хаббла «Центр охраны» укажите номер объекта, адрес и порт для подключения к Центру Охраны.
6. Состояние SIM-карт, АКБ и соединения в реальном времени смотрите на вкладке «Панель состояния».

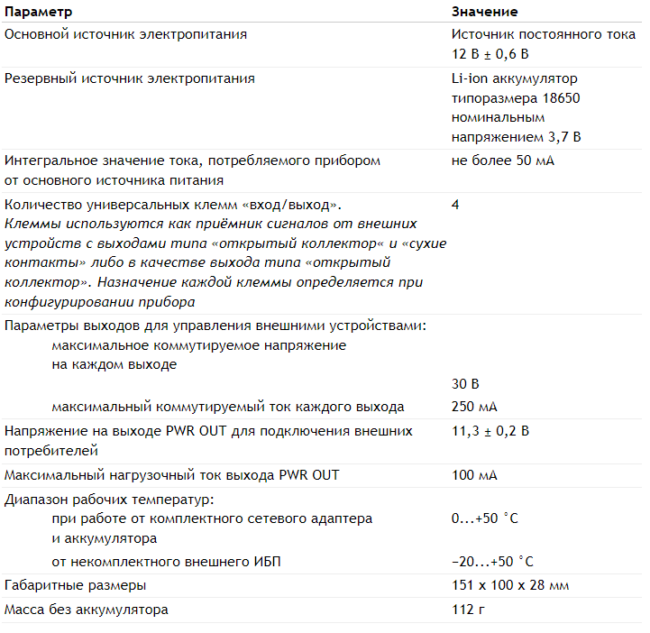

Технические характеристики
