Адаптер Ethernet

Адаптер предназначен для установки в охранные приборы Си-Норда для передачи сообщений на станцию мониторинга по каналу Ethernet.

Подключается к плате охранных приборов:

Физически установите адаптер в прибор

Адаптер подключается к 8-пиновому разъему на тыльной стороне платы прибора.

1. Откройте корпус прибора.
2. Снимите плату:
   • обесточьте прибор — основное питание и АКБ
   • выверните крепежные шурупы.
   • аккуратно отожмите фиксирующие защелки платы.
3. Вставьте Ethernet-адаптер в предназначенный для него 8-пиновый разъем на плате.
4. Зафиксируйте адаптер на плате с помощью прилагаемого винта.
5. Установите плату обратно в корпус прибора, защелкнув фиксаторы и закрутив шурупы.

Перед снятием платы обесточьте прибор (основное питание и резервный аккумулятор).

Настройте подключение в Хаббле

После подключения адаптера к прибору и подачи питания в конфигураторе «Хаббл» появится вкладка «Ethernet».

1. Перейдите на вкладку «Ethernet».
2. Активируйте опцию «Получать настройки по DHCP» (поставьте галочку). Это позволит автоматически получить IP-адрес, маску подсети, шлюз и DNS от вашего роутера.

Настройте передачу событий

Для отправки сигналов тревоги и других событий на пульт централизованной охраны (ЦО) по Ethernet:

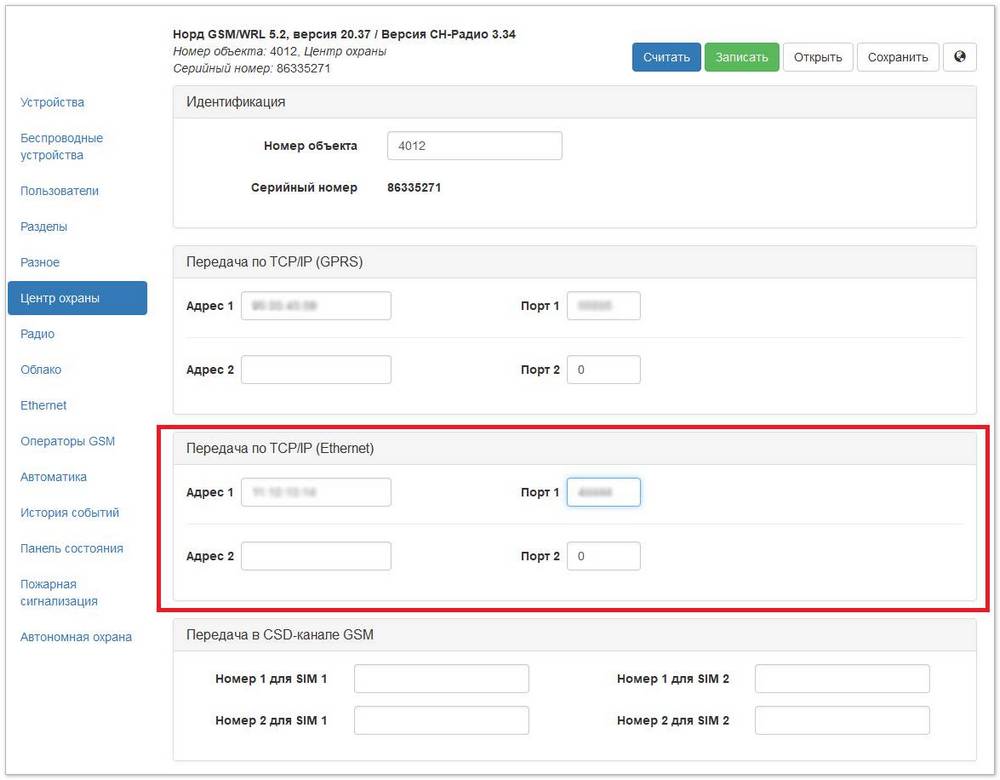

1. Перейдите на вкладку «Центр Охраны» в Хаббл.
2. В разделе «Передача по TCP/IP (Ethernet)» заполните поля:
   • Адрес: IP-адрес или доменное имя сервера приемника ЦО.
   • Порт: Номер порта, указанный вашим ЦО для приема событий по Ethernet.

Приоритет каналов связи. При одновременном подключении GSM и Ethernet адаптера Ethernet становится основным (приоритетным) каналом связи с пультом ЦО. GSM канал автоматически переходит в режим резервного (дублирующего) канала.

Система будет использовать Ethernet для передачи событий, если он доступен. GSM канал будет использоваться только при потере связи по Ethernet.
