Подключение считывателя с эмуляцией ТМ
На рынке широкий выбор многофункциональных устройства со световой и звуковой индикацией — и эмуляцией ТМ при подключении к приборам Си-Норда. Устройства с эмуляцией ТМ различаются по интерфейсу и совместимости, поэтому выбирать нужно осознанно.
Что учесть при выборе считывателя
1. Поддержка эмуляции ТМ. Считыватель должен уметь работать в протоколе «iButton» (режим DS1990A, 1-Wire). Некоторые Proximity-считыватели с эмуляцией DS1990A могут не работать в режиме постоянного опроса 1-Wire.
2. Питание. Считыватели с эмуляцией ТМ почти всегда требуют внешнего питания (обычно +12 B).
3. Формат данных. При использовании эмуляции необходимо, чтобы уникальный номер бесконтактной карты правильно преобразовывался и воспринимается контроллером. Иногда требуется дополнительная настройка самого считывателя. Для разных считывателей обратите внимание на правильное подключение проводов, обеспечивающее передачу необходимого протокола.
4. Контактные площадки. На считывателях с эмуляцией Dallas Touch Memory контакт, подключаемый на клемму «ТМ» может называться как iButton, так и D0. Сверьтесь с паспортом устройства.
Подключение на примере Matrix II (мод.Е)
Клемма GND в группе клемм для подключения ТМ на плате контрольной панели имеет токоограничивающий резистор 27 Ом — это сделано для защиты платы контрольной панели от воздействия электрошокера. При атаке шокером выгорит конкретный компонент, а не вся плата прибора.

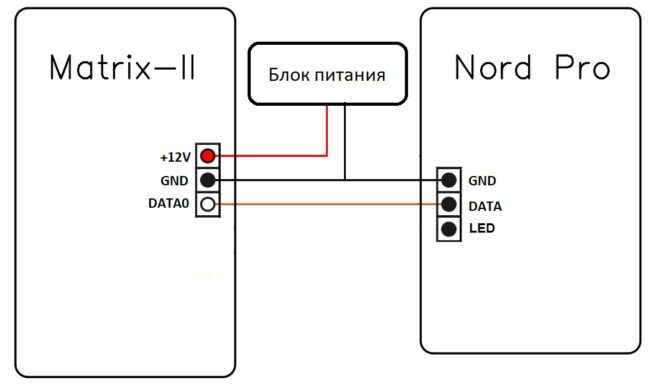

Схема подключения Matrix-II:
— DATA 0 на DATA прибора
— GND на GND контрольной панели
— 12 В на клемму PWR (?)
И вот здесь возникает частая проблема с питанием. Если вы берете питание для считывателя с клеммы PWR, а GND с группы клемм для подключения ТМ на плате прибора, то фактическое напряжение питания считывателя в таком случае будет проседать.
Выхода два:
- Решение для рисковых (но не для объектов с высокими требованиями к безопасности). Взять GND с клавиатурной группы клемм. Быстро, но вы теряете антивандальную защиту по земле. Решайтесь на это, только если полностью осознаете риски.
- Безопасное решение (рекомендуем!). Запитать считыватель не от платы прибора, а от отдельного блока питания. Надежно, стабильно и без потери защиты.
Порядок подключения других считывателей может значительно отличаться от нашей инструкции. Если не получается разобраться самостоятельно — пишите в техподдержку.
