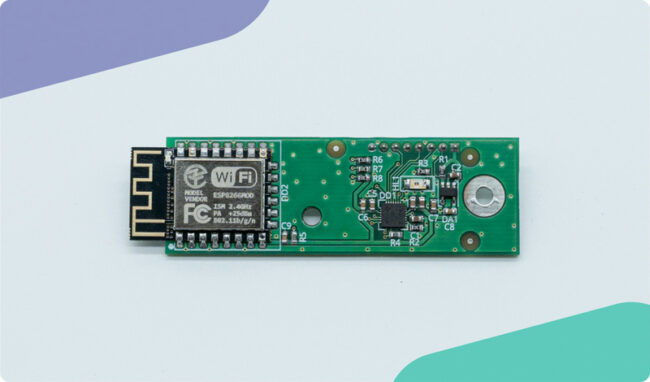

Адаптер Wi-Fi
«Адаптер Wi-Fi» предназначен для установки в охранные приборы Си-Норд для передачи сообщений на станцию мониторинга с использованием технологии Wi-Fi.
Совместим с охранными приборами:
- Nord Pro, Nord Pro Air, Nord Pro LTE,
- Nord Max, Nord Max Air, Nord Max LTE, Nord Max Air LTE,
- Nord GSM (B312), Nord GSM WRL (C312)
- Окта Гибрид, Окта Про.
Подключение к охранному прибору

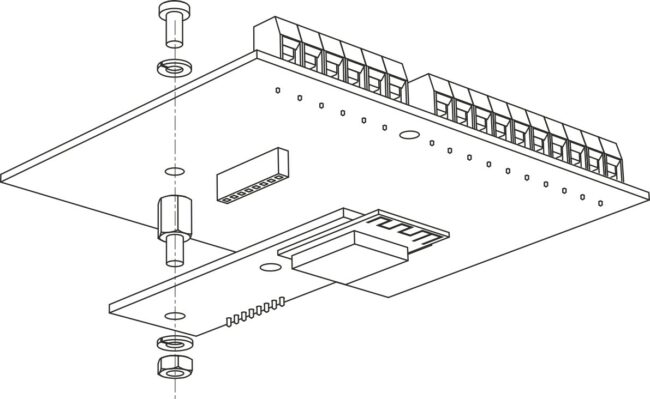

Откройте корпус охранного прибора, снимите плату прибора с креплений и подключите адаптер к разъему на тыльной стороне платы прибора и закрепите, как показано на рисунке.
Конфигурирование
- Подключите адаптер Wi-Fi к плате охранного прибора.
- Подключите охранный прибор к компьютеру USB кабелем, запустите конфигуратор Хаббл.
- На вкладке «Сетевые адаптеры» в выпадающем окне «Тип сетевого адаптера» выберите «Адаптер Wi-Fi».
- Введите имя сети и пароль.
- Выберите «Получать настройки по DHCP» для автоматической настройки сети или настройте сетевые параметры вручную.
- На вкладке «Центр охраны» настройте адрес для подключения к Центру Охраны в секции «Передача по TCP/IP (Ethernet и Wi-Fi)»
- Запишите настройки в прибор.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания, подаваемое на адаптер от охранного прибора | 3.85 В |
| Ток потребления в режиме передачи | не более 100 мА |
| Стандарт беспроводной сети |
802.11 b/g/n |
| Рабочая частота | 2,4 ГГц |
| Габаритные размеры, не более | 66×20×11 мм |
| Масса | не более 50 г |
Паспорт устройства
Wi-Fi адаптер (.pdf, 369 КБ)
