Nord Pro

Проводная контрольная панель для охраны частных и коммерческих объектов: квартир, загородных домов, офисов, магазинов, ресторанов и бизнес-центров.

Характеристики

Корпус

Пластиковый корпус с быстрым креплением на стену: 200×187×61 мм

GSM и Ethernet

Две SIM-карты, встроенная GSM-антенна, разъем для подключения опциональной внешней GSM-антенны. Ethernet как опция.

Питание

Встроенный блок питания 14 В, 1.3 А работает от сети 90−260 В.
Резервное питание: АКБ 1.2 Ач или 2.2 Ач, не входит в комплект поставки.

Рабочий диапазон 90−260 В обеспечивает стабильную работу при падении и скачках напряжения. Напряжение питания шлейфов увеличено до 14 В. Длина кабеля или его невысокие характеристики не помешают стабильной работе датчиков.

Кабель основного питания 220 В заводится как раз напротив клемм: не нужно изгибать провод или протягивать его через крепежное отверстие. Шлейфы не будут путаться с кабелями питания и устройств управления. Для кабеля адаптера Ethernet предусмотрено отдельное отверстие.

Прибор позволяет запитать на один шлейф до 50 датчиков потреблением по 10 мА. Две клавиатуры работают без дополнительного питания даже при одновременной работе речевых информаторов. Позволяет подключить мощную динамическую нагрузку, например, уличную сирену.

Клемма PWR1, предохранитель 500 мА
Сирены и маяки (динамическую нагрузку) рекомендуется всегда подключать к клемме PWR1, рядом с которой размещены выходы, управляющие включением маяка и сирены.
Если к прибору подключены расширители NB-EX81, питание клавиатур также рекомендуется подключать к PWR1.

Клемма PWR2 (2 шт.), предохранитель 500 мА
Предназначена для питания датчиков, подключенных к прибору.
Не рекомендуется подключать расширители или клавиатуры, так как при динамической нагрузке более 500 мА отключится питание датчиков и они перейдут в тревогу.

Клемма PWR3, предохранитель 500 мА
Для подключения питание расширителей NB-EX81. Количество расширителей определяется потреблением датчиков, которые к ним подключены. Если расширители не подключены, клемма может использоваться для питания клавиатур. Количество клавиатур определяется их потреблением.

Максимальный суммарный ток по выходам PWR1, PWR2 и PWR3 (статическая нагрузка) — 500 мА.

Не рекомендуется замешивать статическую и динамическую нагрузку на одну клемму.

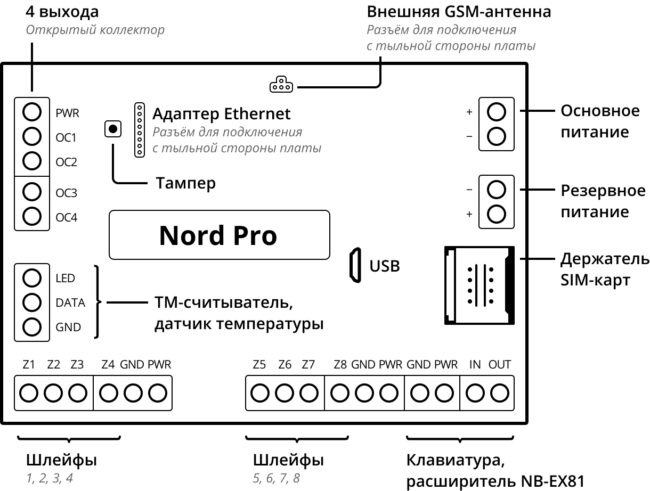

Подключение устройств

8 (48) охранных шлейфов.
4 (34) дискретных выхода.
До 10 шлейфов на подключение двухпроводных пожарных датчиков.

Количество подключаемых охранных шлейфов увеличено втрое по сравнению с предыдущей моделью. 8 шлейфов на борту. Возможность подключить до 5 расширителей NB-EX81 ёмкостью по 8 шлейфов каждый, чтобы охватить даже относительно крупные объекты.

Подключение сирены к Nord Pro

Управление

48 разделов, 64 пользователя. Возможность управления через мобильное приложение MyAlarm.

Мы знаем, что многие клиенты использовали на объектах все доступные разделы и подключали максимум пользователей. Поэтому мы расширили возможности новых приборов, чтобы вы могли настроить управление охраной для каждого клиента без ограничений.

Монтаж, настройка и обслуживание

Монтаж

Прибор крепится к стене одним саморезом в центре корпуса. При необходимости дополнительно закрепляется четырьмя саморезами по периметру.

Чтобы обесточить прибор во время монтажа, не нужно отсоединять провода — достаточно вынуть предохранитель из гнезда.

Конфигурирование

Инженер подключает ноутбук к прибору кабелем MicroUSB и настраивает связь с пультом, разделы, пользователей, датчики и другие параметры охранной системы. Программа, с помощью которой инженер конфигурирует прибор, называется Хаббл.

Конфигуратор Хаббл
В Хаббле инженер сначала создаёт конфигурацию прибора, и только потом записывает её на устройство. Возможность сохранить конфигурацию позволяет в дальнейшем записывать её на устройство, не тратя время на индивидуальную настройку. Это удобно для типовых объектов и стандартных параметров определенного охранного предприятия.

Интерфейс для тестирования каналов связи
Инженер тестирует на обеих SIM-картах GPRS и SMS.

Интерфейс даёт возможность принудительно включать или выключать тот или иной канал, чтобы проверить его работу.

Защита от взлома
Вы можете отключить сброс конфигурации контрольной панели на заводские настройки, а для доступа в конфигуратор задать сложный пароль. Если инженер из конкурирующей фирмы подключится к прибору по USB, он не сможет войти в конфигуратор, не зная пароля.

Защита от угона
Вы можете привязать панель к вашему пульту. Адрес для подключения сохраняется так, что остается неизменным даже при сбросе конфигурации.

Обслуживание

Панель инженера
Инженер удалённо подключается к прибору через веб-интерфейс Облака Си-Норда и настраивает его с помощью Панели инженера — так же, как если бы подключился к прибору по USB.

Конфигурация хранится не только на устройстве, но и в Облаке. Даже при плохой связи с прибором конфигурация моментально загрузится из Облака и инженер сразу приступит к работе.

Так же и с сохранением настроек. Если связь плохая, инженеру не придётся ждать: новая конфигурация сразу же запишется в Облако, а Облако проконтролирует, что эта конфигурация попадёт на устройство.

Безопасность
Чтобы подключиться к контрольной панели на время технического обслуживания, инженер получает разрешение на удаленный доступ у оператора Центра Охраны. Разрешение выдается на ограниченное время.

Массовое обновление прошивки
Мы постоянно дорабатываем наши продукты и выпускаем новые прошивки, чтобы поддержать изменения. Выезжать на объект для обновления прошивки не нужно. С помощью Панели инженера прошивка обновляется на одном или сразу на нескольких устройствах: вы можете проверить работу обновления на двух-трех объектах, а затем обновить прошивку всех приборов одновременно. Панель инженера показывает, сколько приборов в Облаке уже работают на новой версии прошивки.

Функциональность для клиента

Для частных и коммерческих объектов

Nord Pro подойдет для загородного дома, магазина, склада, ресторана, бизнес-центра. Базовых шлейфов и дискретных выходов достаточно для большинства частных или коммерческих объектов. На более крупных объектах количество проводных шлейфов увеличивается до 48 за счет расширителей.

Разделы объекта и права доступа

Когда инженер конфигурирует Nord GSM, он разбивает объект на разделы и определяет, к каким разделам имеют доступ пользователи. У каждого пользователя свой код взятия / снятия и аккаунт в приложении MyAlarm с авторизацией по номеру телефона и коду из SMS.

Если кто-то использовал чужой код, пользователь сразу это увидит: придёт пуш-уведомление, а в ленте событий приложения появится фотография пользователя. Об этом нужно сообщить администратору объекта в MyAlarm или охранному предприятию о несанкционированном доступе.

Разные способы управления

К Nord Pro вы можете подобрать устройства управления, подходящие именно для вашего объекта. Клавиатуры с дисплеем и без него. Считыватели ТМ-ключей и RFID-меток, которые можно установить внутри и снаружи объекта. И, конечно, мобильное приложение, которое позволяет управлять охранной системой откуда угодно.

Снятие с охраны под принуждением

В экстренной ситуации пользователь может снять объект с охраны, используя код под принуждением. В этом случае панель снимется с охраны и отправит на пульт событие «Снятие под принуждением».

Чтобы отправить тревогу, введите ваш код, но последнюю цифру увеличьте или уменьшите на единицу. Например, если код 1234, то под принуждением нужно набрать 1235 или 1233.

Nord Pro — основа охранной системы

Потенциал прибора раскрывается с программным обеспечением и облачными сервисами. Становятся доступны удалённое конфигурирование, сервисное обслуживание в приложении MyTech, управление для пользователя через клиентское мобильное приложение MyAlarm.

Центр Охраны

Профессиональное решение для организации пультовой охраны. Бесплатной версии до 1000 объектов достаточно для старта охранного предприятия.

Облако

«Панель инженера» позволяет удаленно конфигурировать оборудование и массово обновлять прошивки приборов. Приложение «Тревога в ГБР» помогает быстро передать группе всю информацию по тревоге и не тратить время на телефонные переговоры с оператором. Автоматизированный колл-центр снижает нагрузку на операторов.

Мобильное приложение MyAlarm

Позволяет клиенту управлять охраной и автоматикой. Пользователи видят и контролируют происходящее на объекте: получают пуш-уведомления, просматривают историю событий, удаленно берут и снимают объект с охраны. Управляют «Элементами умного дома» — новинкой беспроводных устройств Си-Норда.
Предприятия размещают в приложении информацию о себе, чтобы она всегда была под рукой у клиента. Получают через MyAlarm оценки заявок на обслуживание, напоминают клиенту о необходимости оплатить услуги и информируют о задолженности.

Веб-сервис и приложение MyTech

Сервис для обслуживания объектов. Вся информация по заявке и объекту — у инженера в смартфоне. Заявки не теряются, инженеру с помощью приложения легко найти объект, посмотреть историю ремонтов и события с прибора. На время работы объект переходит в режим сервиса и операторы пульта не отвлекаются на тревожные события с объекта.

Технические характеристики

Основной источник электропитания Сеть переменного тока частотой 50 Гц или 60 Гц и напряжением 90÷264 В
Резервный источник электропитания Свинцово-кислотная АКБ номинальным напряжением 12,6 ± 0,6 В
Ток, потребляемый прибором от основного источника питания
  • сети 220 В
не более 150 мА
  • сети 110 В
не более 300 мА
Номинальное напряжение встроенного источника питания 14 В ± 0,7 В
Максимальный ток, потребляемый от резервного источника питания 1300 мА
Номинальный ток, потребляемый от резервного источника питания 70 мА
Номинальный ток, потребляемый от резервного источника питания опциональным модулем «Адаптер Ethernet» 60 мА
Количество выходов типа «открытый коллектор» 4
Параметры выходов питания датчиков (PWR2):
  • номинальное напряжение
14 В
  • максимально допустимый суммарный ток
500 мА
Параметры выходов типа «открытый коллектор» для управления внешними подключенными устройствами:
  • максимальное коммутируемое напряжение на каждом выходе
30 В
  • максимальный суммарный коммутируемый ток
1000 мА
Максимальный ток, обеспечиваемый прибором для питания внешних подключенных устройств:
  • на выходе PWR1
500 мА
  • на выходах PWR2 (на две клеммы)
500 мА
  • на выходе PWR3
500 мА
Максимальный суммарный ток по трём выходам 500 мА
Число контролируемых проводных шлейфов:
  • в базовой комплектации
8
  • при использовании 5 расширителей NB-EX81
48
Максимально допустимое суммарное сопротивление двух проводов каждого шлейфа не более 330 Ом
Сопротивление оконечных резисторов проводных шлейфов (2,20±0,11) кОм
(4,30±0,22) кОм
Поддержка мобильной связи стандарт GSM, поколение 2G
Тип разъема для подключения внешней GSM-антенны SMA
Диапазон рабочих температур при работе от основного источника питания (при полностью заряженной или не подключенной АКБ) −30…+50 °С
Габаритные размеры 200×187×61 мм
Масса без аккумулятора 0,4 кг

Совместимость приборов и периферии

Паспорт устройства

паспорт Nord Pro (.pdf, 404 КБ)
