Nord Pro: пожарная сигнализация

Рассказываем, как подключить и настроить пожарные извещатели:

    • проводные через расширители EX22 и NB-ЕХ81,
    • проводные напрямую к прибору,
    • беспроводные.

К приборам Nord Pro и Nord Pro Air подключаются: двухпроводные пожарные датчики — через расширители EX22 и NB-ЕХ81; пожарные датчики, не требующие сброса питания, — напрямую. Кроме этого, к Nord Pro Air подключаются беспроводные пожарные извещатели СН-Дым, СН-ИПР, СН-Сирена.

Подключение двухпроводных извещателей

На один шлейф расширителей EX22 и NB-EX81 подключаются не менее 20 пожарных извещателей. Ток потребления пожарного извещателя в состоянии «Норма» может колебаться в широких пределах — от 30 до 100 мкА в зависимости от модели и качества извещателя. Один шлейф расширителя поддерживает до 20 самых «прожорливых» извещателей.

Через преобразователь EX22

С помощью расширителей к приборам Nord Pro и Nord Pro Air подключаются:

  • дымовые извещатели ИП212−3СУ, ИП212−3СМ, ИП212−41М, ИП212−44, ИП212−45, ИП212−46, ИП212−66, ИП212−95, ИП212−141 и аналогичные;
  • тепловые ИП101−1А-А1 и аналогичные.

Важно! Нужно использовать прошивку 19.11 или выше и Хаббл 15.7 или выше. Во время настройки и при дальнейшей работе с расширителями к контрольной панели обязательно должно быть подключено основное или резервной питание.

1. Установите EX22 внутрь прибора на стойки в левой нижней части корпуса и подключите по схеме. Подключите пожарные извещатели к ЕХ22.

При подключении пожарных извещателей установка дополнительных токоограничивающих резисторов не требуется.


2. Откройте конфигуратор Хаббл и перейдите на вкладку «Пожарная сигнализация». Выберите номер выхода прибора, к которому подключен сигнал «COM» преобразователя.

Приборы Nord поддерживают максимум 8 правил с ролью «Маяк», «Сирена» и EX22. Поэтому чтобы настройки выхода сохранились, в момент подключения EX22 в приборе должно быть настроено меньше восьми правил с ролью.


3. На вкладке «Устройства» выберите тип шлейфа «Пожарный → Двухпроводной через преобразователь EX22» (в предыдущих версиях конфигуратора вкладка называлась «Шлейфы»).


Через расширитель NB-ЕХ81

Расширитель проводных шлейфов NB-ЕХ81 — внешний, он поставляется в собственном корпусе. 2 из 8 универсальных входов/выходов предназначены для подключения пожарных извещателей.

1. Подключите расширитель к клеммам прибора и пожарные извещатели к клеммам расширителя по схеме. Дополнительные токоограничивающие резисторы при подключении извещателей не требуются.


2. Убедитесь, что к контрольной панели подключено основное или резервной питание.

3. Откройте конфигуратор Хаббл и перейдите на вкладку «Устройства». Подключенный расширитель сразу отобразится в списке устройств.


4. Нажмите кнопку «Включить», чтобы получить доступ к настройке подключенных шлейфов. Пожарные извещатели подключаются только к шлейфам 7 и 8 расширителя (15 и 16 в конфигураторе).


К 7 и 8 шлейфу расширителя подключаются двухпроводные пожарные датчики. При пожарной тревоге сброс питания происходит на двух зонах одновременно.
То есть, если шлейф 7 — пожарный, а шлейф 8 — охранный, то при пожарной тревоге питание сбросится на обеих зонах.

Напрямую к шлейфам прибора

Напрямую подключаются извещатели, не требующие сброса питания. Эти извещатели не могут изменить свое состояние после сброса питания, поэтому при их срабатывании сразу же формируется сигнал «Пожар».

По способу формирования сигнала различаются извещатели с нормально замкнутыми контактами и извещатели со встроенным резистором.

Схема включения извещателей с нормально замкнутыми контактами

Примеры подобных извещателей:

  • тепловые пожарные извещатели с нормально замкнутыми контактами типа ИП114−5, ИП105−5, ИП105−5/4 и аналогичные;
  • ручные пожарные извещатели с возможностью имитации нормально замкнутого контакта типа ИПР-3СУ, ИПР-3СУМ и аналогичные.

При настройке прибора необходимо указать тип шлейфа «Пожарный / Двухпроводной с сухими контактами».

Схема включения извещателей со встроенным резистором

Это ручные пожарные извещатели типа ИР-1, ИПР-55, ИПР-513−10 и аналогичные. При срабатывании такие извещатели уменьшают внутреннее сопротивление до значения 500 Ом.

При настройке прибора необходимо указать тип шлейфа «Пожарный / Двухпроводной со встроенным резистором».

Подключение беспроводных извещателей

Беспроводные пожарные извещатели подключаются только к прибору Nord Pro Air.

1. Переключите прибор в режим связывания. В конфигураторе Хаббл перейдите на вкладку «Беспроводные устройства» и нажмите «Добавить беспроводное устройство».


2. Подключите питание к беспроводному устройству СН-Сирена, СН-ИПР или СН-Дым и переключите его в режим связывания:

  • снимите переднюю крышку, установите элементы питания;
  • замкните «минусовой» контакт держателя батареи и контакт «4» на основании оповещателя.

Включение красного индикатора на 2 секунды оповестит об успешном связывании.

Алгоритм работы извещателей

Пожарные извещатели в приборах Nord Pro / Nord Pro Air срабатывают согласно механизму «Внимание"/"Пожар». В основе механизма — логика повторного срабатывания извещателя после сброса питания. Если извещатель сработал повторно, то это уменьшает вероятность ложного срабатывания.

После того как прибор определяет тревогу одного датчика в двухпроводном шлейфе, формируется сигнал «Внимание».

Сигнал «Пожар» формируется:

  • при повторном срабатывании одного датчика в двухпроводном шлейфе, которое было зафиксировано в течении 5 минут после начала опроса;
  • при срабатывании больше, чем одного датчика в двухпроводном шлейфе, вне зависимости от момента, когда это срабатывание было зафиксировано.

Подробнее о механизме «Внимание"/"Пожар»NB-EX81

Паспорта

EX22_03_ru (буклет А6)_print (.pdf, 393 КБ)

NB-EX81 (.pdf, 702 КБ)

Nord Pro: быстрый старт

Шаги для настройки прибора

  1. Подключите основное и резервное питание к прибору, установите SIM-карту.
  2. Подключите клавиатуру, шлейфы и другую нужную периферию: как подключать устройства и периферию.
  3. Подключите прибор к компьютеру с помощью USB-кабеля.
  4. Установите драйвер для подключения прибора.
  5. Скачайте конфигуратор Хаббл и запустите его (запускайте файл «hubble.exe»).
    При подключении к прибору потребуется пароль (0000 по умолчанию).
  6. Убедитесь, что прошивка у прибора актуальна. Если нет, то обновите прошивку.
  7. Настройте прибор с помощью Хаббла:
    • на вкладке «Центр Охраны» укажите номер объекта, адрес и порт для подключения к Центру Охраны;
    • на вкладке «Шлейфы» настройте проводные шлейфы и датчики температуры. Беспроводные устройства подключаются с помощью одноимённой вкладки;
    • создайте нужное количество разделов и пользователей;
    • если сирена или маяк подключены, настройте их на вкладке «Автоматика»;
    • запишите конфигурацию в прибор.
  8. После настройки прибора и записи конфигурации перейдите в Хаббле на вкладку «Панель состояния» и убедитесь, что прибор подключился к Центру Охраны.
  9. Откройте вкладку «История событий», нажмите «Обновить».
    Убедитесь, что все события отправлены.

Монтажные схемы приборов

Nord Pro: подключение устройств

Сколько беспроводных устройств можно подключить

К Nord Pro Air подключается 31 устройство.
К Nord Pro беспроводные устройства подключить нельзя.

Сколько выходов для внешних устройств

4 выхода для внешних устройств.

Как подключить питание прибора

Можно ли подключить выносную антенную

Да, на тыльной стороне платы разъем для выносной антенны. На лицевой стороне — встроенная керамическая антенна.

ТМ-считыватель

Клавиатура

Маяк, сирена, внешние устройства

Датчик температуры

Всего можно подключить 4 датчика.

Преобразователь пожарных шлейфов ЕХ22

К приборам подключаются 2х-проводные пожарные датчики. 4х-проводные датчики подключить нельзя.

Расширитель проводных шлейфов NB-ЕХ81

К проводному Nord Pro подключаются 5 расширителей, увеличивая количество шлейфов до 48. К беспроводному Nord Pro Air подключается 1 расширитель, максимум шлейфов — 16.

Nord Pro

Проводная контрольная панель для охраны частных и коммерческих объектов: квартир, загородных домов, офисов, магазинов, ресторанов и бизнес-центров.

Характеристики

Корпус

Пластиковый корпус с быстрым креплением на стену: 200×187×61 мм

GSM и Ethernet

Две SIM-карты, встроенная GSM-антенна, разъем для подключения опциональной внешней GSM-антенны. Ethernet как опция.

Питание

Встроенный блок питания 14 В, 1.3 А работает от сети 90−260 В.
Резервное питание: АКБ 1.2 Ач или 2.2 Ач, не входит в комплект поставки.

Рабочий диапазон 90−260 В обеспечивает стабильную работу при падении и скачках напряжения. Напряжение питания шлейфов увеличено до 14 В. Длина кабеля или его невысокие характеристики не помешают стабильной работе датчиков.

Прибор позволяет запитать на один шлейф до 50 датчиков потреблением по 10 мА. Две клавиатуры работают без дополнительного питания даже при одновременной работе речевых информаторов. Позволяет подключить мощную динамическую нагрузку, например, уличную сирену.

Подключение устройств

8 (48) охранных шлейфов.
4 (34) дискретных выхода.
До 10 шлейфов на подключение двухпроводных пожарных датчиков.

Количество подключаемых охранных шлейфов увеличено втрое по сравнению с предыдущей моделью. 8 шлейфов на борту. Возможность подключить до 5 расширителей NB-EX81 ёмкостью по 8 шлейфов каждый, чтобы охватить даже относительно крупные объекты.

Управление

48 разделов, 64 пользователя. Возможность управления через мобильное приложение MyAlarm.

Мы знаем, что многие клиенты использовали на объектах все доступные разделы и подключали максимум пользователей. Поэтому мы расширили возможности новых приборов, чтобы вы могли настроить управление охраной для каждого клиента без ограничений.

Монтаж, настройка и обслуживание

Монтаж

Прибор крепится к стене одним саморезом в центре корпуса. При необходимости дополнительно закрепляется четырьмя саморезами по периметру.

Кабель основного питания 220 В заводится как раз напротив клемм: не нужно изгибать провод или протягивать его через крепежное отверстие. Шлейфы не будут путаться с кабелями питания и устройств управления. Для кабеля адаптера Ethernet предусмотрено отдельное отверстие.

Чтобы обесточить прибор во время монтажа, не нужно отсоединять провода — достаточно вынуть предохранитель из гнезда.

Конфигурирование

Инженер подключает ноутбук к прибору кабелем MicroUSB и настраивает связь с пультом, разделы, пользователей, датчики и другие параметры охранной системы. Программа, с помощью которой инженер конфигурирует прибор, называется Хаббл.

Конфигуратор Хаббл
В Хаббле инженер сначала создаёт конфигурацию прибора, и только потом записывает её на устройство. Возможность сохранить конфигурацию позволяет в дальнейшем записывать её на устройство, не тратя время на индивидуальную настройку. Это удобно для типовых объектов и стандартных параметров определенного охранного предприятия.

Интерфейс для тестирования каналов связи
Инженер тестирует на обеих SIM-картах GPRS и SMS.

Интерфейс даёт возможность принудительно включать или выключать тот или иной канал, чтобы проверить его работу.

Защита от взлома
Вы можете отключить сброс конфигурации контрольной панели на заводские настройки, а для доступа в конфигуратор задать сложный пароль. Если инженер из конкурирующей фирмы подключится к прибору по USB, он не сможет войти в конфигуратор, не зная пароля.

Защита от угона
Вы можете привязать панель к вашему пульту. Адрес для подключения сохраняется так, что остается неизменным даже при сбросе конфигурации.

Обслуживание

Панель инженера
Инженер удалённо подключается к прибору через веб-интерфейс Облака Си-Норда и настраивает его с помощью Панели инженера — так же, как если бы подключился к прибору по USB.

Конфигурация хранится не только на устройстве, но и в Облаке. Даже при плохой связи с прибором конфигурация моментально загрузится из Облака и инженер сразу приступит к работе.

Так же и с сохранением настроек. Если связь плохая, инженеру не придётся ждать: новая конфигурация сразу же запишется в Облако, а Облако проконтролирует, что эта конфигурация попадёт на устройство.

Безопасность
Чтобы подключиться к контрольной панели на время технического обслуживания, инженер получает разрешение на удаленный доступ у оператора Центра Охраны. Разрешение выдается на ограниченное время.

Массовое обновление прошивки
Мы постоянно дорабатываем наши продукты и выпускаем новые прошивки, чтобы поддержать изменения. Выезжать на объект для обновления прошивки не нужно. С помощью Панели инженера прошивка обновляется на одном или сразу на нескольких устройствах: вы можете проверить работу обновления на двух-трех объектах, а затем обновить прошивку всех приборов одновременно. Панель инженера показывает, сколько приборов в Облаке уже работают на новой версии прошивки.

Функциональность для клиента

Для частных и коммерческих объектов

Nord Pro подойдет для загородного дома, магазина, склада, ресторана, бизнес-центра. Базовых шлейфов и дискретных выходов достаточно для большинства частных или коммерческих объектов. На более крупных объектах количество проводных шлейфов увеличивается до 48 за счет расширителей.

Разделы объекта и права доступа

Когда инженер конфигурирует Nord GSM, он разбивает объект на разделы и определяет, к каким разделам имеют доступ пользователи. У каждого пользователя свой код взятия / снятия и аккаунт в приложении MyAlarm с авторизацией по номеру телефона и коду из SMS.

Если кто-то использовал чужой код, пользователь сразу это увидит: придёт пуш-уведомление, а в ленте событий приложения появится фотография пользователя. Об этом нужно сообщить администратору объекта в MyAlarm или охранному предприятию о несанкционированном доступе.

Разные способы управления

К Nord Pro вы можете подобрать устройства управления, подходящие именно для вашего объекта. Клавиатуры с дисплеем и без него. Считыватели ТМ-ключей и RFID-меток, которые можно установить внутри и снаружи объекта. И, конечно, мобильное приложение, которое позволяет управлять охранной системой откуда угодно.

Снятие с охраны под принуждением

В экстренной ситуации пользователь может снять объект с охраны, используя код под принуждением. В этом случае панель снимется с охраны и отправит на пульт событие «Снятие под принуждением».

Чтобы отправить тревогу, введите ваш код, но последнюю цифру увеличьте или уменьшите на единицу. Например, если код 1234, то под принуждением нужно набрать 1235 или 1233.

Nord Pro — основа охранной системы

Потенциал прибора раскрывается с программным обеспечением и облачными сервисами. Становятся доступны удалённое конфигурирование, сервисное обслуживание в приложении MyTech, управление для пользователя через клиентское мобильное приложение MyAlarm.

Центр Охраны

Профессиональное решение для организации пультовой охраны. Бесплатной версии до 1000 объектов достаточно для старта охранного предприятия.

Облако

«Панель инженера» позволяет удаленно конфигурировать оборудование и массово обновлять прошивки приборов. Приложение «Тревога в ГБР» помогает быстро передать группе всю информацию по тревоге и не тратить время на телефонные переговоры с оператором. Автоматизированный колл-центр снижает нагрузку на операторов.

Мобильное приложение MyAlarm

Позволяет клиенту управлять охраной и автоматикой. Пользователи видят и контролируют происходящее на объекте: получают пуш-уведомления, просматривают историю событий, удаленно берут и снимают объект с охраны. Управляют «Элементами умного дома» — новинкой беспроводных устройств Си-Норда.
Предприятия размещают в приложении информацию о себе, чтобы она всегда была под рукой у клиента. Получают через MyAlarm оценки заявок на обслуживание, напоминают клиенту о необходимости оплатить услуги и информируют о задолженности.

Веб-сервис и приложение MyTech

Сервис для обслуживания объектов. Вся информация по заявке и объекту — у инженера в смартфоне. Заявки не теряются, инженеру с помощью приложения легко найти объект, посмотреть историю ремонтов и события с прибора. На время работы объект переходит в режим сервиса и операторы пульта не отвлекаются на тревожные события с объекта.

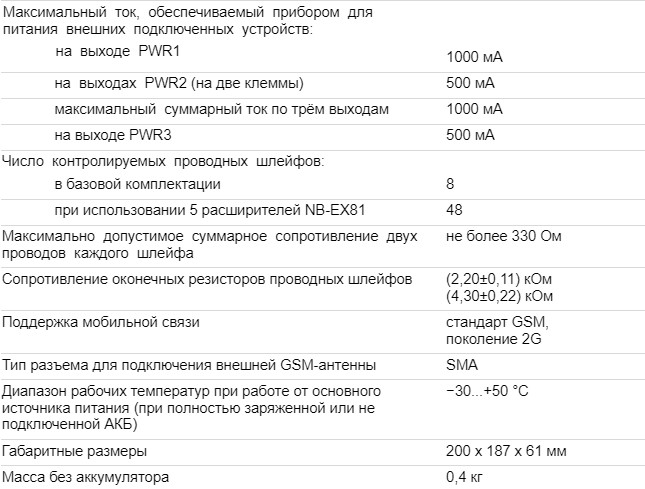

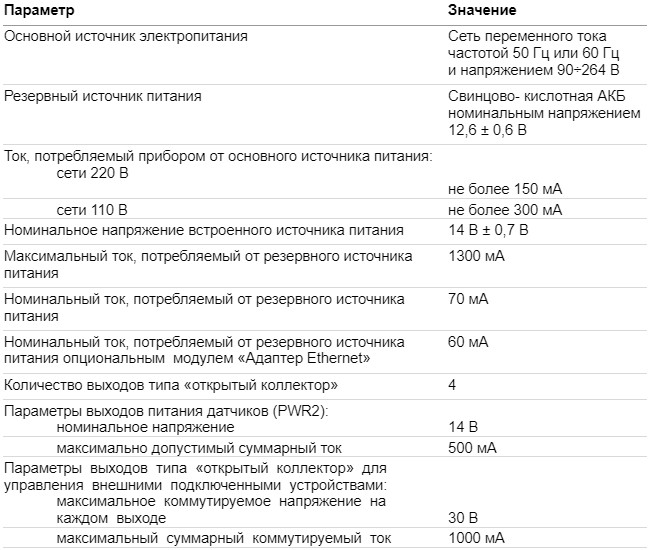

Технические характеристики

Паспорт устройства

Nord Pro (.pdf, 218 КБ)

Nord Pro Air

Беспроводная контрольная панель для охраны и автоматизации частных и коммерческих объектов: квартир, загородных домов, офисов, магазинов, ресторанов и бизнес-центров.

Характеристики

Корпус

Пластиковый корпус с быстрым креплением на стену: 200×187×61 мм

GSM и Ethernet

Две SIM-карты, встроенная GSM-антенна, разъем для подключения опциональной внешней GSM-антенны. Ethernet как опция.

Питание

Встроенный блок питания 14 В, 1.3 А работает от сети 90−260 В.
Резервное питание: АКБ 1.2 Ач или 2.2 Ач, не входит в комплект поставки.

Рабочий диапазон 90−260 В обеспечивает стабильную работу при падении и скачках напряжения. Напряжение питания шлейфов увеличено до 14 В. Длина кабеля или его невысокие характеристики не помешают стабильной работе датчиков.

Прибор позволяет запитать на один шлейф до 50 датчиков потреблением по 10 мА. Две клавиатуры работают без дополнительного питания даже при одновременной работе речевых информаторов. Позволяет подключить мощную динамическую нагрузку, например, уличную сирену.

Подключение устройств

8 (16) проводных шлейфов
31 беспроводное устройство
4 (10) дискретных выходов
2 шлейфа на подключение двухпроводных пожарных датчиков

Возможность подключить 1 расширитель ёмкостью 8 шлейфов.

Управление

48 разделов, 64 пользователя. Возможность управления через мобильное приложение MyAlarm.

Мы знаем, что многие клиенты использовали на объектах все доступные разделы и подключали максимум пользователей. Поэтому мы расширили возможности новых приборов, чтобы вы могли настроить управление охраной для каждого клиента без ограничений.

Монтаж, настройка и обслуживание

Монтаж

Прибор крепится к стене одним саморезом в центре корпуса. При необходимости дополнительно закрепляется четырьмя саморезами по периметру.

Кабель основного питания 220 В заводится как раз напротив клемм: не нужно изгибать провод или протягивать его через крепежное отверстие. Шлейфы не будут путаться с кабелями питания и устройств управления. Для кабеля адаптера Ethernet предусмотрено отдельное отверстие.

Чтобы обесточить прибор во время монтажа, не нужно отсоединять провода — достаточно вынуть предохранитель из гнезда.

Конфигурирование

Инженер подключает ноутбук к прибору кабелем Micro USB и настраивает связь с пультом, разделы, пользователей, датчики и другие параметры охранной системы. Программа, с помощью которой инженер конфигурирует прибор, называется Хаббл.

Конфигуратор Хаббл
В Хаббле инженер сначала создаёт конфигурацию прибора, и только потом записывает её на устройство. Возможность сохранить конфигурацию позволяет в дальнейшем записывать её на устройство, не тратя время на индивидуальную настройку. Это удобно для типовых объектов и стандартных параметров определенного охранного предприятия.

Интерфейс для тестирования каналов связи
Инженер тестирует на обеих SIM-картах GPRS и SMS.

Интерфейс даёт возможность принудительно включать или выключать тот или иной канал, чтобы проверить его работу.

Защита от взлома
Вы можете отключить сброс конфигурации контрольной панели на заводские настройки, а для доступа в конфигуратор задать сложный пароль. Если инженер из конкурирующей фирмы подключится к прибору по USB, он не сможет войти в конфигуратор, не зная пароля.

Защита от угона
Вы можете привязать панель к вашему пульту. Адрес для подключения сохраняется так, что остается неизменным даже при сбросе конфигурации.

Обслуживание

Панель инженера
Инженер удалённо подключается к прибору через веб-интерфейс Облака Си-Норда и настраивает его с помощью Панели инженера — так же, как если бы подключился к прибору по USB.

Конфигурация хранится не только на устройстве, но и в Облаке. Даже при плохой связи с прибором конфигурация моментально загрузится из Облака и инженер сразу приступит к работе.

Так же и с сохранением настроек. Если связь плохая, инженеру не придётся ждать: новая конфигурация сразу же запишется в Облако, а Облако проконтролирует, что эта конфигурация попадёт на устройство.

Безопасность
Чтобы подключиться к контрольной панели на время технического обслуживания, инженер получает разрешение на удаленный доступ у оператора Центра Охраны. Разрешение выдается на ограниченное время.

Массовое обновление прошивки
Мы постоянно дорабатываем наши продукты и выпускаем новые прошивки, чтобы поддержать изменения. Выезжать на объект для обновления прошивки не нужно. С помощью Панели инженера прошивка обновляется на одном или сразу на нескольких устройствах: вы можете проверить работу обновления на двух-трех объектах, а затем обновить прошивку всех приборов одновременно. Панель инженера показывает, сколько приборов в Облаке уже работают на новой версии прошивки.

Функциональность для клиента

Для частных и коммерческих объектов

Nord Pro Air подойдет для загородного дома, магазина, склада, ресторана, бизнес-центра. Базовых шлейфов и дискретных выходов достаточно для большинства частных или коммерческих объектов. На более крупных объектах количество проводных шлейфов увеличивается до 16 за счет расширителя.

Разделы объекта и права доступа

Когда инженер конфигурирует Nord Pro Air, он разбивает объект на разделы и определяет, к каким разделам имеют доступ пользователи. У каждого пользователя свой код взятия / снятия и аккаунт в приложении MyAlarm с авторизацией по номеру телефона и коду из SMS.

Если кто-то использовал чужой код, пользователь сразу это увидит: придёт пуш-уведомление, а в ленте событий приложения появится фотография пользователя. Об этом нужно сообщить администратору объекта в MyAlarm или охранному предприятию о несанкционированном доступе.

Разные способы управления

К Nord Pro Air вы можете подобрать устройства управления, подходящие именно для вашего объекта. Клавиатуры с дисплеем и без него. Считыватели ТМ-ключей и RFID-меток, которые можно установить внутри и снаружи объекта. Беспроводной брелок с тревожной кнопкой. И, конечно, мобильное приложение, которое позволяет управлять охранной системой откуда угодно.

Снятие с охраны под принуждением

В экстренной ситуации пользователь может снять объект с охраны, используя код под принуждением. В этом случае панель снимется с охраны и отправит на пульт событие «Снятие под принуждением».

Чтобы отправить тревогу, введите ваш код, но последнюю цифру увеличьте или уменьшите на единицу. Например, если код 1234, то под принуждением нужно набрать 1235 или 1233.

Nord Pro Air — основа охранной системы

Потенциал прибора раскрывается с программным обеспечением и облачными сервисами. Становятся доступны удалённое конфигурирование, сервисное обслуживание в приложении MyTech, управление для пользователя через клиентское мобильное приложение MyAlarm.

Центр Охраны

Профессиональное решение для организации пультовой охраны. Бесплатной версии до 1000 объектов достаточно для старта охранного предприятия.

Облако

«Панель инженера» позволяет удаленно конфигурировать оборудование и массово обновлять прошивки приборов. Приложение «Тревога в ГБР» помогает быстро передать группе всю информацию по тревоге и не тратить время на телефонные переговоры с оператором. Автоматизированный колл-центр снижает нагрузку на операторов.

Мобильное приложение MyAlarm

Позволяет клиенту управлять охраной и автоматикой. Пользователи видят и контролируют происходящее на объекте: получают пуш-уведомления, просматривают историю событий, удаленно берут и снимают объект с охраны. Управляют «Элементами умного дома» — новинкой беспроводных устройств Си-Норда.
Предприятия размещают в приложении информацию о себе, чтобы она всегда была под рукой у клиента. Получают через MyAlarm оценки заявок на обслуживание, напоминают клиенту о необходимости оплатить услуги и информируют о задолженности.

Веб-сервис и приложение MyTech

Сервис для обслуживания объектов. Вся информация по заявке и объекту — у инженера в смартфоне. Заявки не теряются, инженеру с помощью приложения легко найти объект, посмотреть историю ремонтов и события с прибора. На время работы объект переходит в режим сервиса и операторы пульта не отвлекаются на тревожные события с объекта.

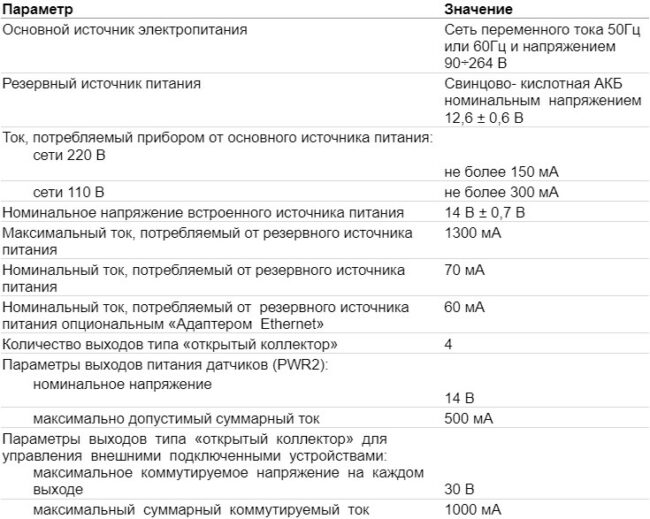

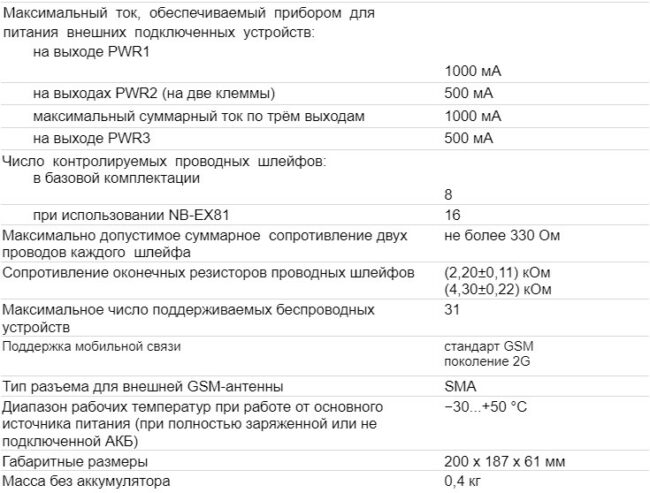

Технические характеристики

Паспорт устройства

Nord Pro Air (.pdf, 235 КБ)
